ALPO 7 UNI EN 1004

PONTEGGI in ALLUMINIO

Ponteggio in alluminio

p52-Alpo_EN-PQ

ACCESSORI / PARTICOLARI

p52-alpo-msiura2
P52-Alpo_EN-a1

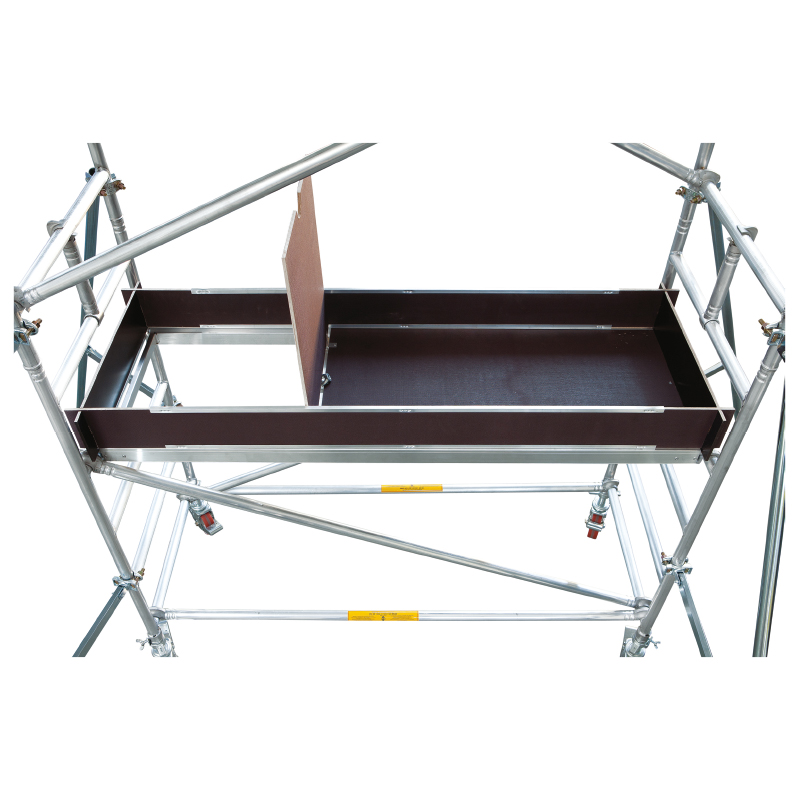

Piano di lavoro con botola
P52-Alpo_EN-a2

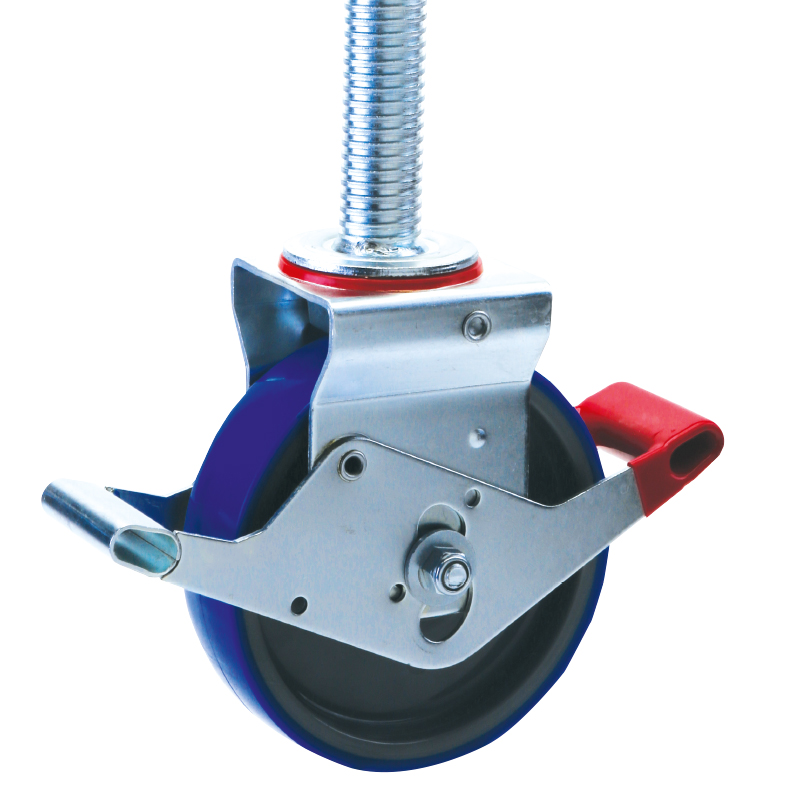

Ruote da mm 150 con dispositivo per dislivelli
Cod. MR1505
P52-Alpo_EN-a3
Sistema antivento/ blocco piano di lavoro

Descrizione:

Ponteggio di facile e rapido montaggio grazie alla leggerezza del materiale utilizzato e agli agganci automatici che non richiedono l’uso di utensili;  massima stabilità in ogni configurazione.

Caratteristiche:

Caratteristiche:

  • Montanti in tubo tondo di alluminio ∅ mm 42
  • Gradino antiscivolo in tubo tondo in alluminio ∅ mm 42
  • Ruote ∅ mm150 rivestite in poliuretano dotate di regolazione stabilizzante fino a mm 200   e dispositivo frenante a doppio pedale con portata Kg 400 cadauna
  • Dimensioni base (comprese le ruote) mm 1930x910
  • Dimensioni base (compresi staffoni laterali) mm 2330x2658
  • Altezza base con ruote dal suolo mm 1700
  • Altezza campata di prolunga mm 2000
  • Piano di lavoro da mm 1847x620 con sistema antivento suddiviso in due parti una fissa
    e una con botola
  • Portata (comprese n. 2 persone) Kg 200
  • Costruito in conformità alla norma europea UNI EN 1004 uso previsto senza ancoraggio
    all’interno fino a m 12 e all’esterno fino a m 8  (fare riferimento a quanto indicato nel libretto  di istruzioni)

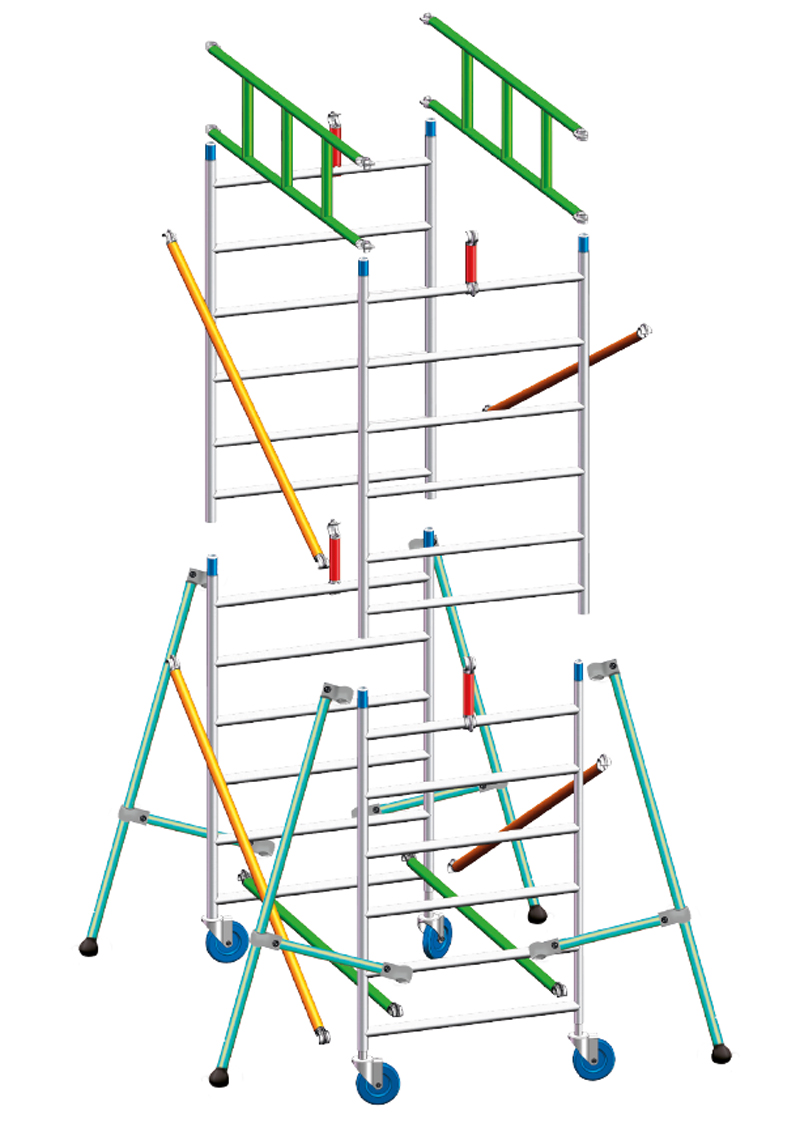

Disegno tecnico

Tabella:

CODICE A27ALPO 350 470 530 650 720
Altezza al piano A (m) 2,5 3,7 4,3 5,5 6,2
Altezza totale B (m) 3,5 4,7 5,3 6,5 7,2
Altezza di lavoro H (m) 4,5 5,7 6,3 7,5 8,2
A27ELBAS Elementi base con ruote 2 2 2 2 2
A27ELPRO Elementi prolunga 2 2 4 4 6
A27ELPRO1 Elementi prolunga m 1,20 2 2
A27TRAVERSA Traversa di base 2 2 2 2 2
A27DIAGONALE Diagonali 4 6 6 8 8
A27PIANO Piano di lavoro 1 1 1 1 2
A27FERMA Fermapiedi 1 1 1 2 2
A27RINGHIERA Ringhiere 2 2 2 2 4
A27STAFF Staffoni laterali 4 4 4 4 4
PESO Kg 97 103 109,4 115,4 148
