ALPO JUNIOR UNI EN 1004

Ponteggio in alluminio

P54-Alpo-Junior-PQ

ACCESSORI / PARTICOLARI

P54-Alpo-Junior-A1
P52-Alpo_EN-a1

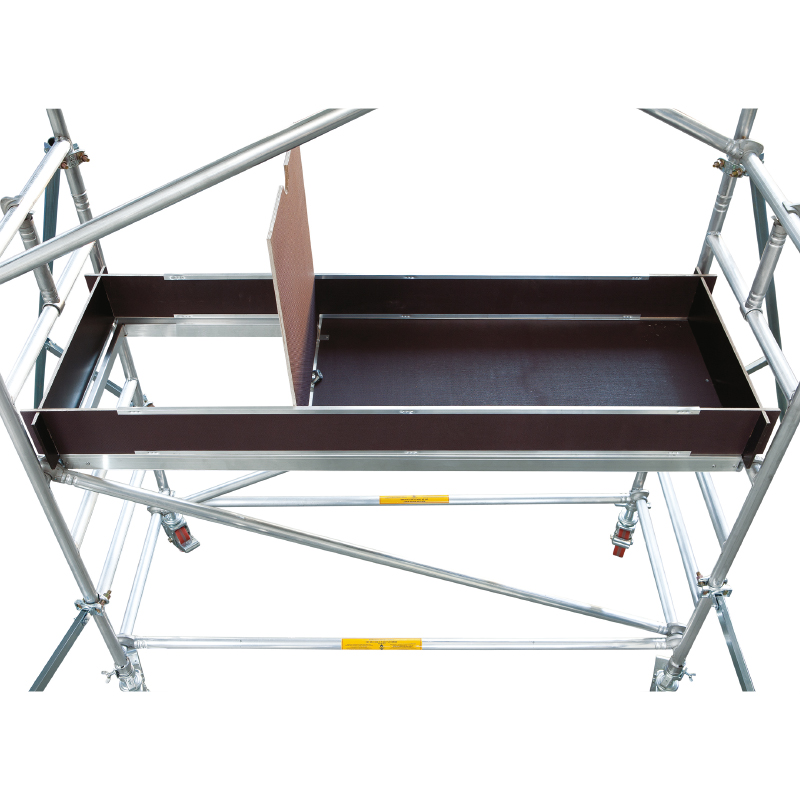

Piano di lavoro con botola
P52-Alpo_EN-a3

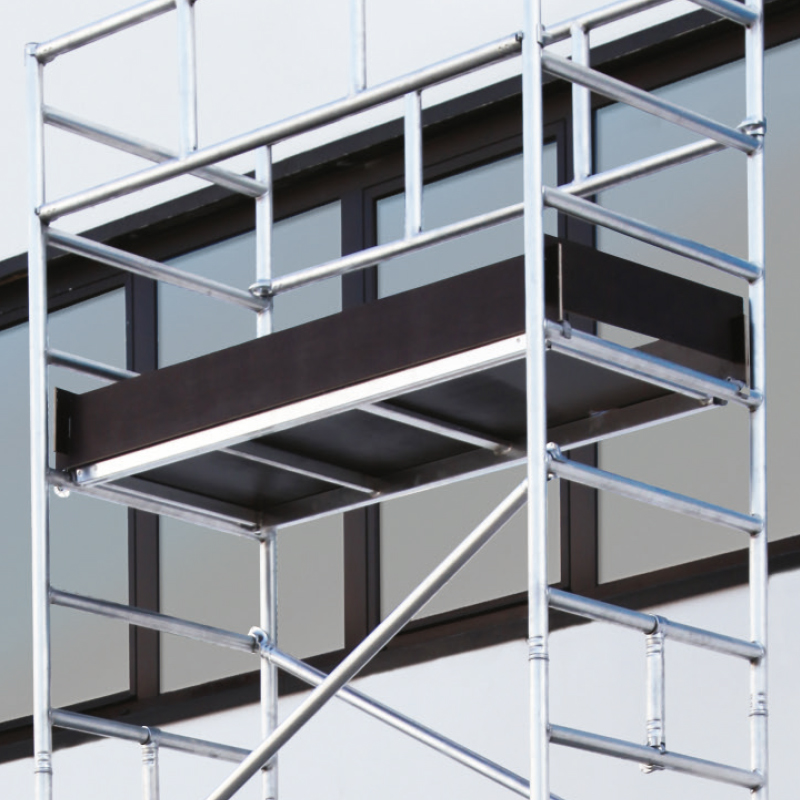

Sistema antivento/ blocco piano di lavoro

Descrizione:

Ponteggio di facile e rapido montaggio grazie alla leggerezza dei materiali utilizzati e agli agganci automatici che non richiedono l’uso di utensili;
massima stabilità in ogni configurazione.

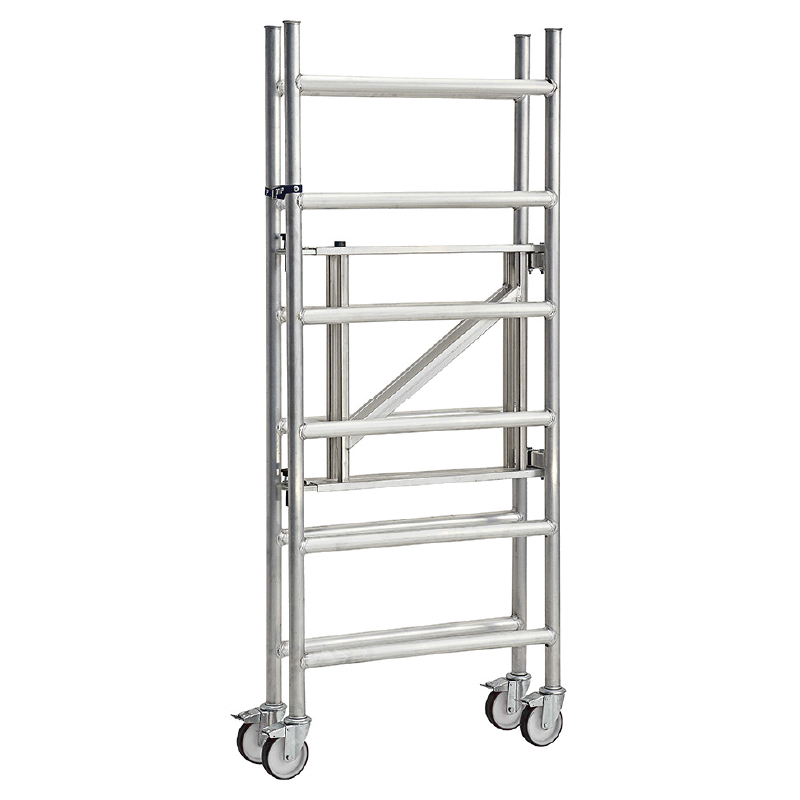

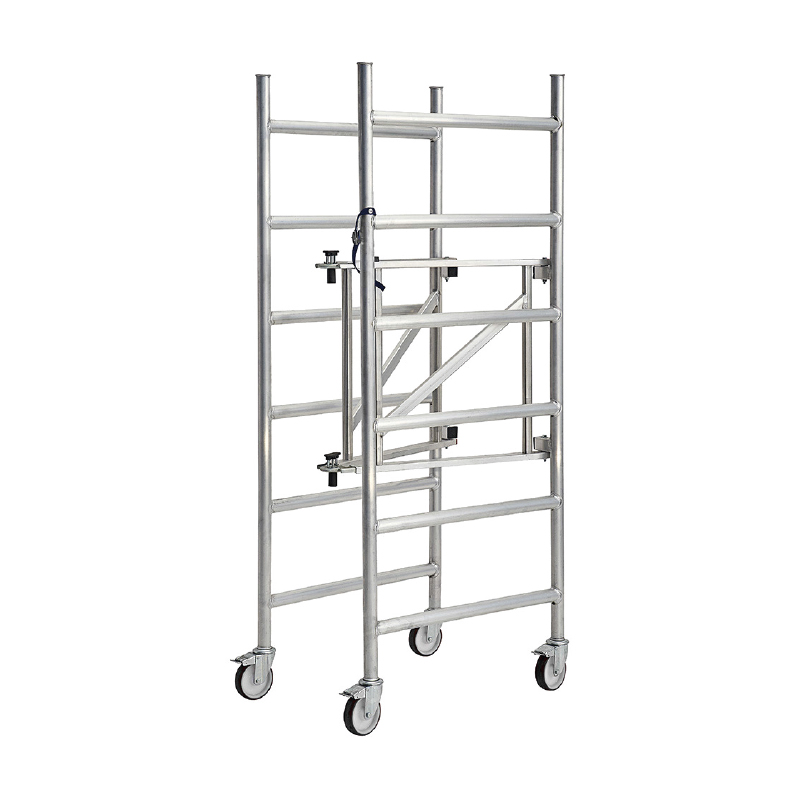

La struttura di base, fornita assemblata, mediante un’apertura a fisarmonica permette il facile passaggio all’interno di porte.

Caratteristiche:

  • Montanti in tubo tondo di alluminio ∅ mm 42
  • Gradino antiscivolo in tubo tondo in alluminio ∅ mm 42
  • Ruote ∅ mm125 in nylon rivestite in poliuretano espanso con un dispositivo frenante a pedale
  • Dimensioni base (comprese le ruote) mm 1930x910
  • Dimensioni base (compresi staffoni laterali) mm 2830x2658
  • Altezza base con ruote dal suolo mm 2030
  • Altezza campata di prolunga mm 203
  • Piano di lavoro da mm 1500x620 con sistema antivento suddiviso in due parti una fissa
    e una con botola
  • Portata (comprese n. 2 persone) Kg 200
  • Costruito in conformità alla norma europea UNI EN 1004 uso previsto senza ancoraggio
    all’interno fino a m 12 e all’esterno fino a m 8  (fare riferimento a quanto indicato nel libretto  di istruzioni)

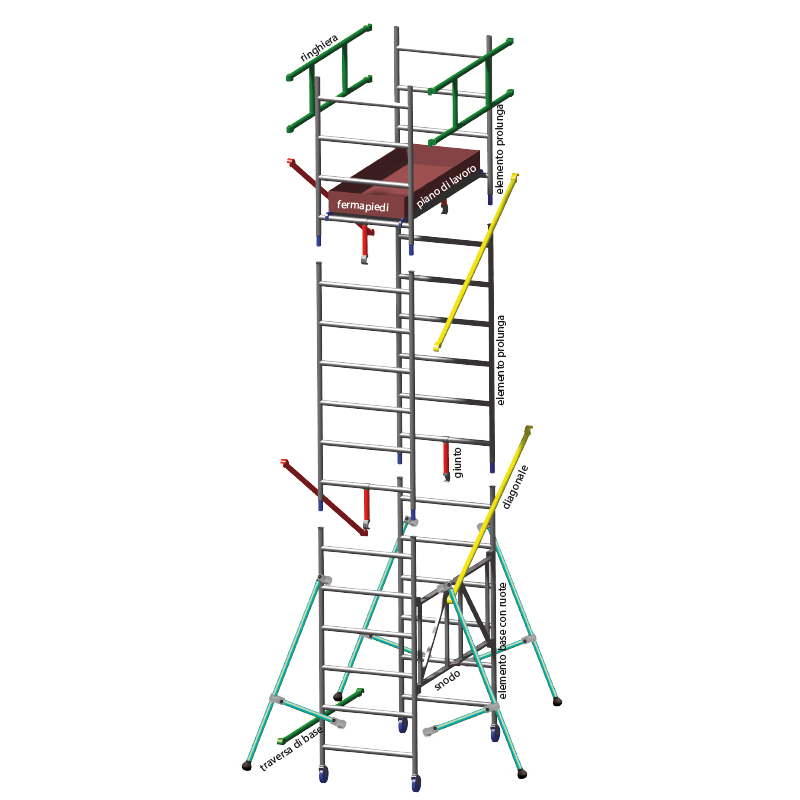

Disegno tecnico

Tabella:

COD. A27ALPO JR200 JR320 JR380 JR500 JR565 JR574 JR634
Altezza al piano A (m) 0,88 2,08 2,74 3,94 4,54 5,74 6,34
Altezza totale B (m) 1,9 3,1 3,76 4,96 5,56 6,76 7,36
Altezza di lavoro H (m) 3,9 4,08 4,74 5,94 6,54 7,74 8,34
A27JRELBAS Elementi base con ruote 2 2 2 2 2 2 2
A27JRSNO Snodo 1 1 1 1 1 1 1
A27JRELPR2 Elementi prolunga
m 1,80
2 2 4 4 6
A27JRELPR1 Elementi prolunga
m 1,20
2 2 2
A27JRTRA Traversa di base 1 1 1 1 1 1 1
A27JRDIA Diagonali 2 2 4 4 4 6
A27JRPIA Piano di lavoro 1 1 1 1 1 2 2
A27JRFER Fermapiedi 1 1 1 2 2
A27JRRIN Ringhiere 2 2 2 2 4 4
A27JRSTAFF Staffoni laterali 4 4 4 4 4
PESO Kg 30,37 45,49 79,62 89,08 91,64 115,4 124,99
