LUXOR UNI EN 1004

Ponteggio in alluminio

P50-Luxor_EN-PQ

ACCESSORI / PARTICOLARI

p50-luxor-A1
p50-luxor-A2

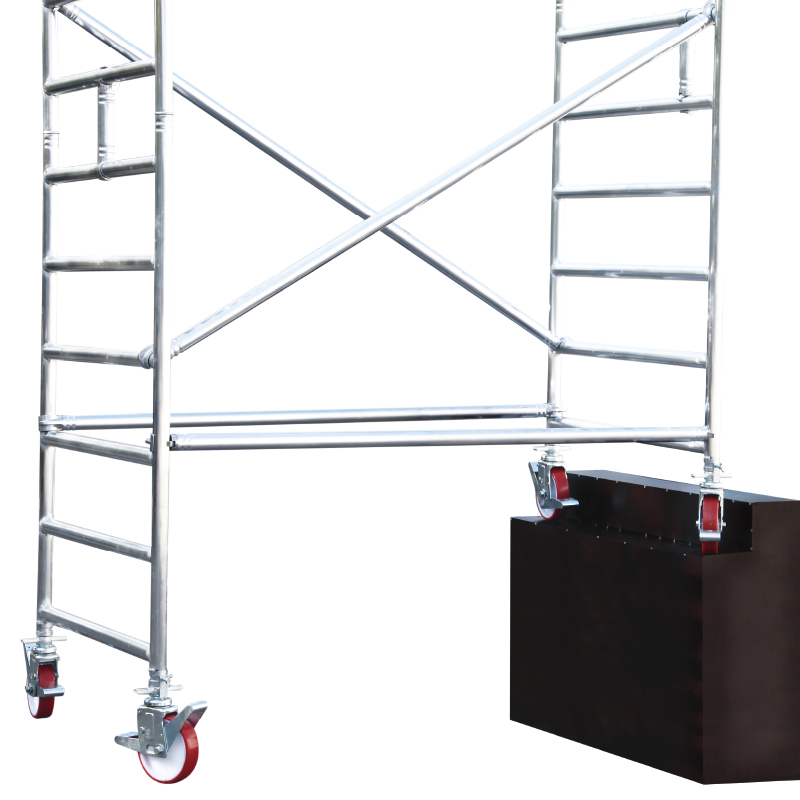

Elemento zoppo
p50-luxor-A3
Ruote da mm 150 con dispositivo per dislivelli
Cod. MR2005

Descrizione:

Ponteggio di facile e rapido montaggio grazie alla leggerezza del materiale utilizzato e agli agganci automatici che non richiedono l’uso di utensili; massima stabilità in ogni configurazione.

Caratteristiche:

Caratteristiche:

  • Montanti in tubo tondo di alluminio ∅ mm 50
  • Gradino antiscivolo in tubo tondo di alluminio ∅ mm 50

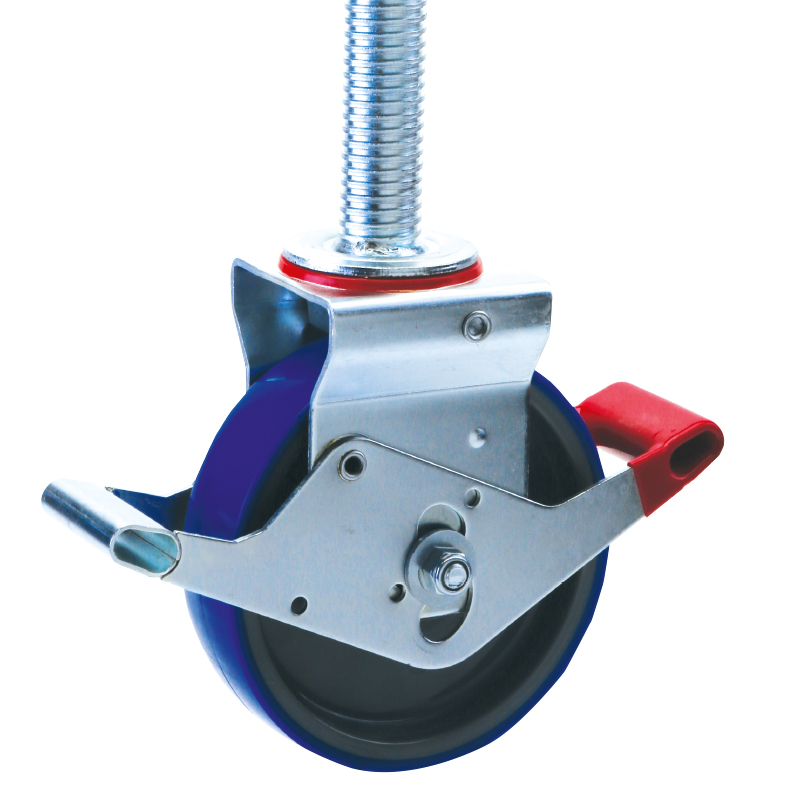

  • Ruote ∅ mm 200 rivestite in poliuretano dotate di regolazione stabilizzante fino a mm 200 e
    dispositivo frenante a doppio pedale con portata Kg 400 cadauna
  • Dimensioni base (comprese le ruote) mm 1980x1120
  • Dimensioni base (compresi staffoni laterali) mm 2730x2850
  • Altezza base con ruote dal suolo mm 2030
  • Altezza campata di prolunga mm 2005
  • Piano di lavoro da mm 1970x1060 con sistema antivento suddiviso in due parti una fissa
    e una con botola
  • Portata (comprese n. 2 persone) Kg 200
  • Costruito in conformità alla norma europea  UNI EN 1004 uso previsto senza ancoraggio
    all’interno fino a m 12 e all’esterno fino a m 8  (fare riferimento a quanto indicato nel libretto di istruzioni)

Optional:

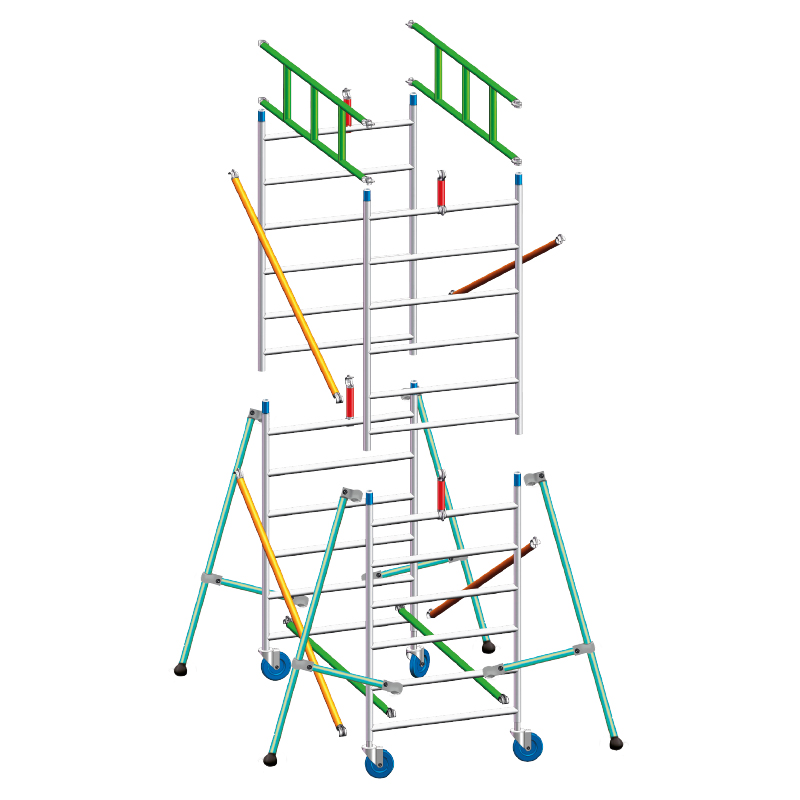

  • Elemento di prolunga di m 1,20

Disegno tecnico

Tabella:

CODICE A34LUX 4 6 8 10 12
Altezza al piano A (m) 3 4,8 6,75 8,8 10,8
Altezza totale B (m) 4 6 8 10 12
Altezza di lavoro H (m) 5 6,8 8,75 10,8 12,8
A34ELBAS Elementi base con ruote 2 2 2 2 2
A34ELPRO Elementi prolunga 2 4 6 8 10
A34GIUBA Traversa di base 2 2 2 2 2
A34GIUCRO Diagonali 4 6 8 10 12
A34PIANO Piano di lavoro 1 2 2 3 3
A34FERMA Fermapiedi 1 2 2 3 3
A34RINGHIERA Ringhiere 2 4 4 6 6
A34STAFF Staffoni laterali 4 4 4 4 4
PESO Kg 120 172 190 242 259
