PIKASSO PIATTA

SCALE in ALLUMINIO

Scala doppia salita a gradino piano

P17-P-Pikasso_piatta

ACCESSORI / PARTICOLARI

P17-A1-Pikasso_piatta

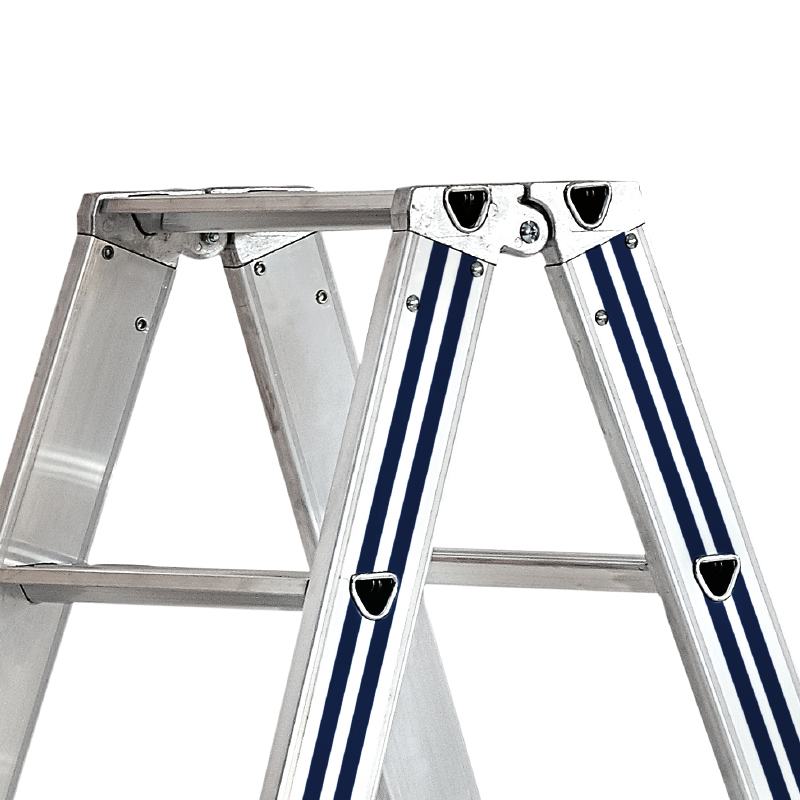

La particolare fusione di alluminio lega i gradini al montante e li trasforma in un pianetto di appoggio

Descrizione:

Scala apribile a doppia salita di tipo industriale, molto robusta e, grazie ai comodi gradini è adatta per lavori prolungati.

Caratteristiche:

  • Montanti rettangolari da mm 70x20
  • Gradini piani con superficie antiscivolo da mm 80x30
  • Gradini fissati al montante con il sistema di espansione e risbordatura
  • Alzata mm 250
  • Cinghia anti-apertura
  • Tappi antisdrucciolo alle estremità dei montanti
  • Portata Kg 150

CERTIFICATA DA:
TUV ITALIA SRL E POLITECNICO DELLO STATO DI MILANO

Disegno tecnico

Tabella:

CODICE A(m) B(m) C(m) D(m) H(m) N. Gr. Kg M3
A04ANPP100 1,01 0,94 0,37 0,466 2,94 4 5,25 0,07
A04ANPP125 1,26 1,19 0,37 0,491 3,19 5 6,5 0,09
A04ANPP150 1,51 1,44 0,37 0,516 3,44 6 7,8 0,11
A04ANPP175 1,76 1,69 0,37 0,541 3,69 7 9,1 0,13
A04ANPP200 2,01 1,94 0,37 0,566 3,94 8 10,4 0,16
A04ANPP225 2,26 2,19 0,37 0,591 4,19 9 11,75 0,19
A04ANPP250 2,51 2,44 0,37 0,616 4,44 10 13 0,22
A04ANPP300 3,01 2,94 0,37 0,666 4,94 12 15,6 0,28
A04ANPP325 3,26 3,19 0,37 0,691 5,19 13 18,2 0,32
A04ANPP350 3,51 3,44 0,37 0,716 5,44 14 20,8 0,35
