W0

SCALE in VETRORESINA

Scala d’appoggio a gradini pioli ad isolamento elettrico.

w0

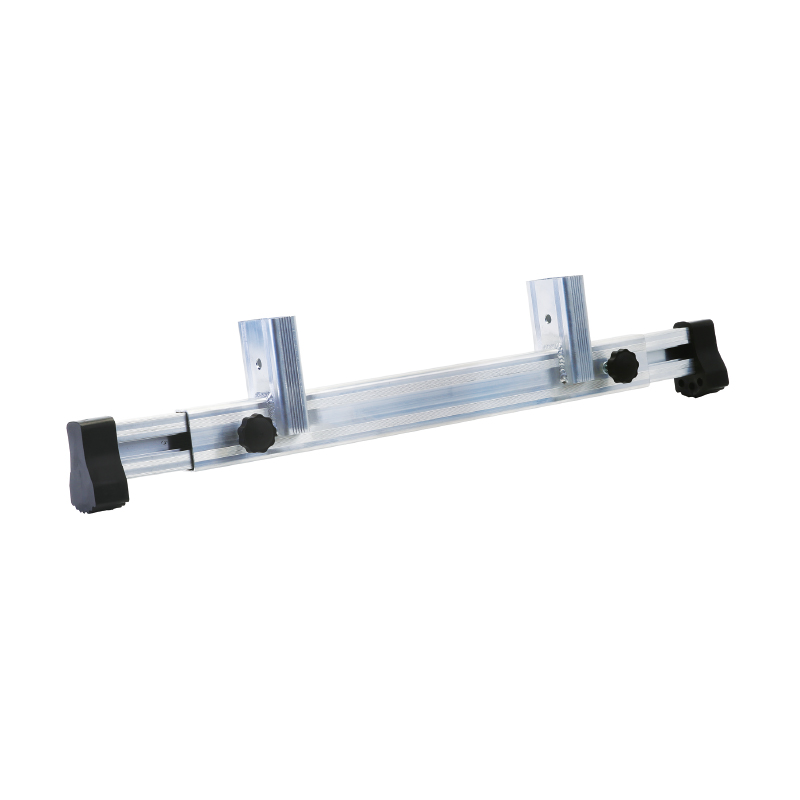

ACCESSORI / PARTICOLARI

particolare_w0_2

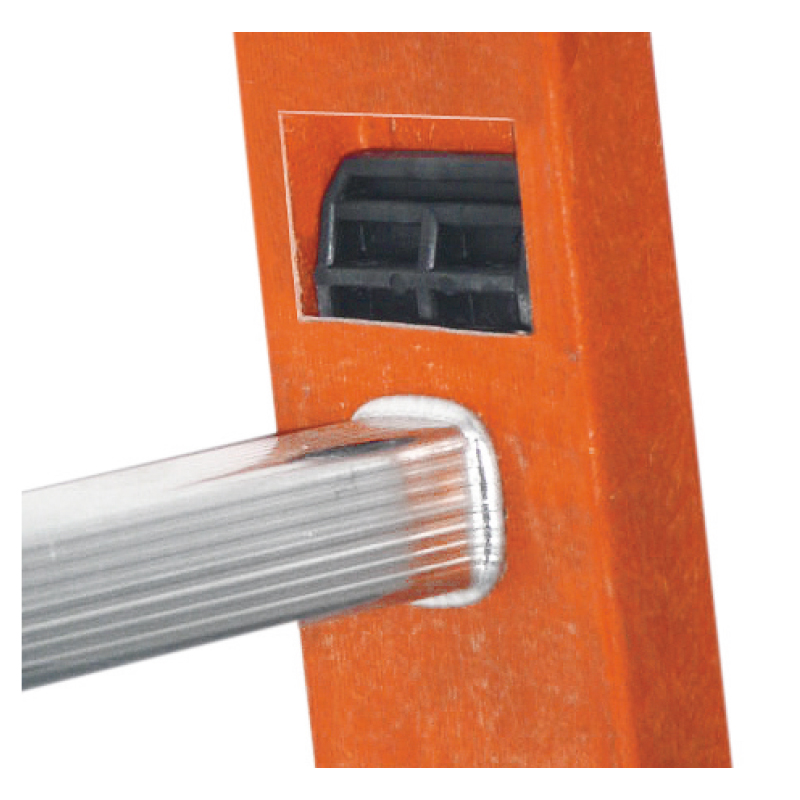

Sezione attacco gradino montante con rinforzo anti-dissesto
particolare_w0_1
Gradino a piolo risbordato

Descrizione:

Scala semplice d’appoggio costruita con montanti in vetroresina e gradini in alluminio. L’utilizzo della scala è idonea dove la tensione è minore di 1000 V CA e 1500 V CC.

Caratteristiche:

  • Montanti rettangolari da mm 75x26,5
  • Gradini pioli con superficie antiscivolo    da mm 30x30 fissati al montante con sistema   di espansione e risbordatura; ogni gradino ha   all’intermo del montante il rinforzo anti-dissesto
  • Alzata mm 300
  • Tappi antisdrucciolo alle estremità dei montanti
  • Inclinazione da 65° a 75°
  • Portata Kg 150

CERTIFICATA DA:
POLITECNICO DELLO STATO DI MILANO

Disegno tecnico

Tabella:

CODICE A(m) B(m) D(m)75° H(m)65° N. Gr. Kg M3
A36W0200 2 0,405 1,93 1,8 6 3,5 0,06
A36W0250 2,5 0,405 2,4 2,25 8 4,5 0,07
A36W0300 3 0,405 2,9 2,7 9 5 0,09
A36W0350 3,5 0,405 3,38 3,18 11 6 0,1
A36W0400 4 0,405 3,86 3,62 13 7 0,11
A36W0450 4,5 0,405 4,35 4 14 8 0,13
A36W0500 5 0,405 4,83 4,54 16 8,5 0,14
