ELECTRIKA

Scala apribile ad isolamento elettrico

electrika

ACCESSORI / PARTICOLARI

particolare_electrika_1

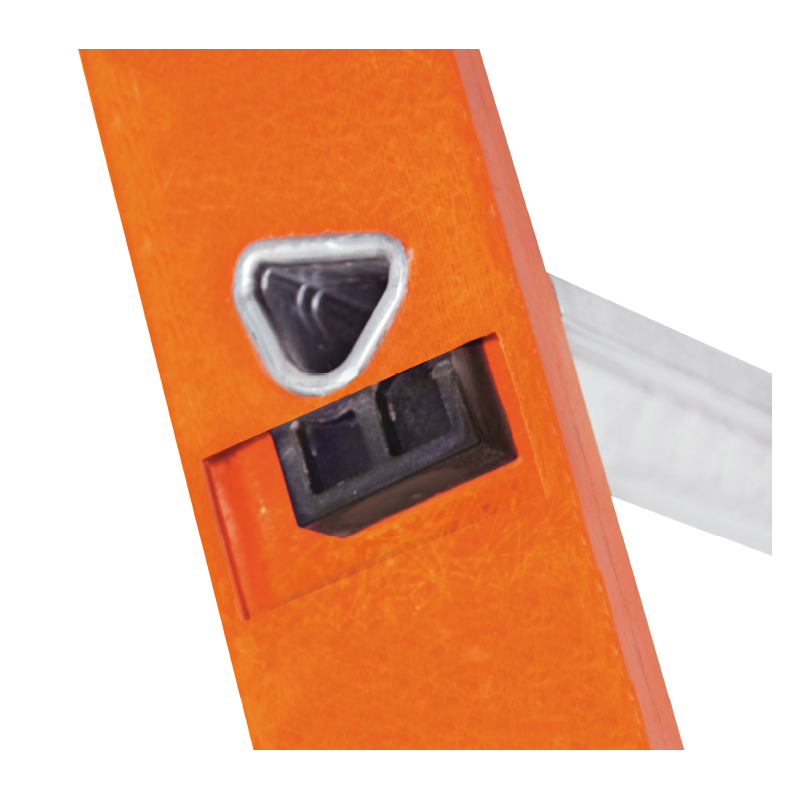

Sezione attacco gradino montante con rinforzo anti-dissesto

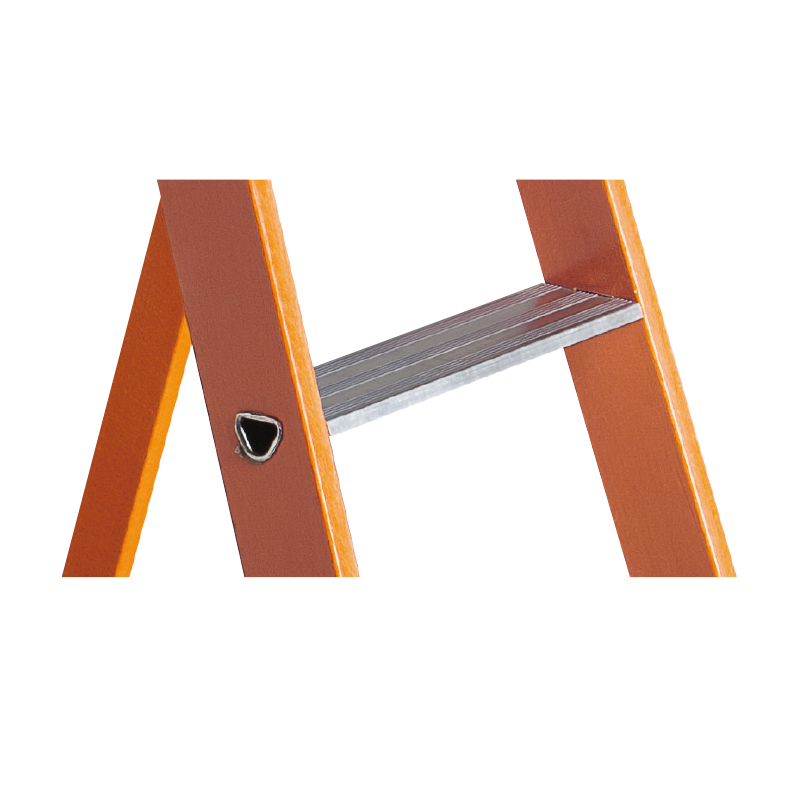

Gradini in alluminio risbordato

Descrizione:

Scala apribile di tipo industriale con montanti in vetroresina, gradini con superficie antiscivolo in alluminio, piattaforma ribaltabile automaticamente e parapetto di sicurezza. L’utilizzo della scala è idoneo dove la tensione è minore di 1000 V CA e 1500 V CC.

Caratteristiche:

  • Montanti rettangolari da mm 74x22
  • Gradini piani in alluminio con superficie antiscivolo da mm 80x30 fissati al montante con sistema di espansione e risbordatura; ogni gradino ha all’intermo del montante il rinforzo anti-dissesto
  • Cinghie anti-apertura
  • Alzata mm 250
  • Piattaforma in ABS da mm. 275x260
  • Vaschetta porta oggetti in ABS
  • Tappi antisdrucciolo alle estremità
  • Portata Kg 150

CERTIFICATA DA:
POLITECNICO DELLO STATO DI MILANO

Disegno tecnico

Tabella:

CODICE A(m) B(m) C(m) D(m) H(m) N. Gr. Kg
A36EL150 1,28 0,66 1,36 0,434 2,66 3 5,66
A36EL175 1,51 0,89 1,61 0,459 2,89 4 6,62
A36EL200 1,74 1,12 1,86 0,484 3,12 5 7,8
A36EL225 1,97 1,35 2,11 0,509 3,35 6 9,04
A36EL250 2,2 1,58 2,36 0,534 3,58 7 10,32
A36EL275 2,43 1,81 2,61 0,559 3,81 8 11,28
A36EL300 2,66 2,04 2,86 0,584 4,04 9 12,32
A36EL325 2,89 2,27 3,11 0,609 4,27 10 13,98
