W1 PIATTA

Scala doppia salita a gradino piano ad isolamento elettrico

w1-piatta

ACCESSORI / PARTICOLARI

acc-w1-piatta

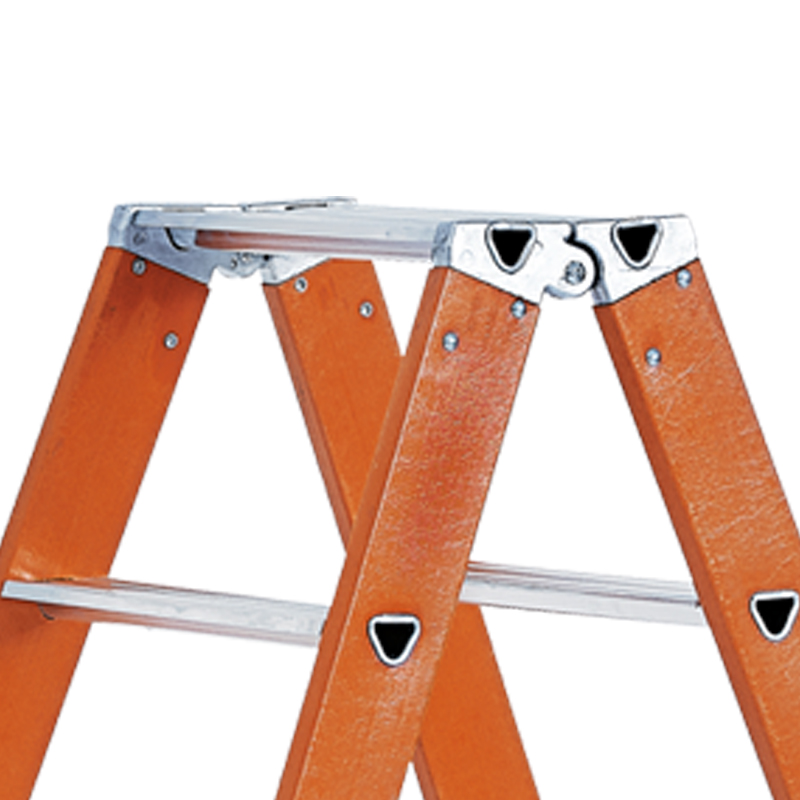

La particolare fusione di alluminio lega i gradini al montante e li trasforma in un pianetto di appoggio

Descrizione:

Scala apribile a doppia salita di tipo industriale, con montanti in vetroresina e gradini piani in alluminio. L’utilizzo della scala è idoneo dove la tensione è minore di 1000 V CA e 1500 V CC.

Caratteristiche:

  • Montanti rettangolari da mm 74x22
  • Gradini piani con superficie antiscivolo da mm 80x30 fissati al montante con sistema di espansione e risbordatura; ogni gradino ha all’intermo del montante il rinforzo anti-dissesto
  • Alzata mm 250
  • Cinghie anti-apertura
  • Tappi antisdrucciolo alle estremità dei montanti
  • Portata Kg 150

CERTIFICATA DA:
TUV ITALIA SRL E POLITECNICO DELLO STATO DI MILANO

Disegno tecnico

Tabella:

CODICE A(m) B(m) C(m) D(m) H(m) N. Gr. Kg M3
A36W1PP15 1,51 1,42 0,34 0,539 3,42 6 7,8 0,13
A36W1PP20 2 1,89 0,34 0,589 3,89 8 10,4 0,19
A36W1PP25 2,45 2,31 0,34 0,634 4,31 10 13 0,26
A36W1PP30 3 2,83 0,34 0,689 4,83 12 15,6 0,34
A36W1PP35 3,5 3,3 0,34 0,739 5,3 14 25,6 0,43
A36W1PP40 4 3,93 0,34 0,81 5,93 16 30,4 0,54
