W4

Scala componibile ad isolamento elettrico

w4-collage

ACCESSORI / PARTICOLARI

particolare_w4_1

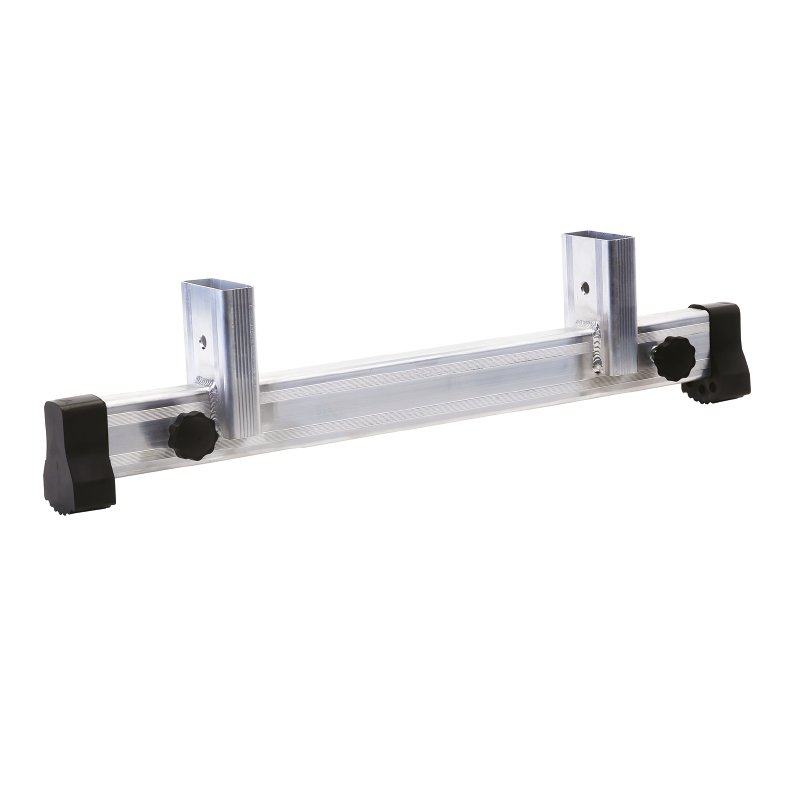

Barra stabilizzatrice
particolare_w4_5

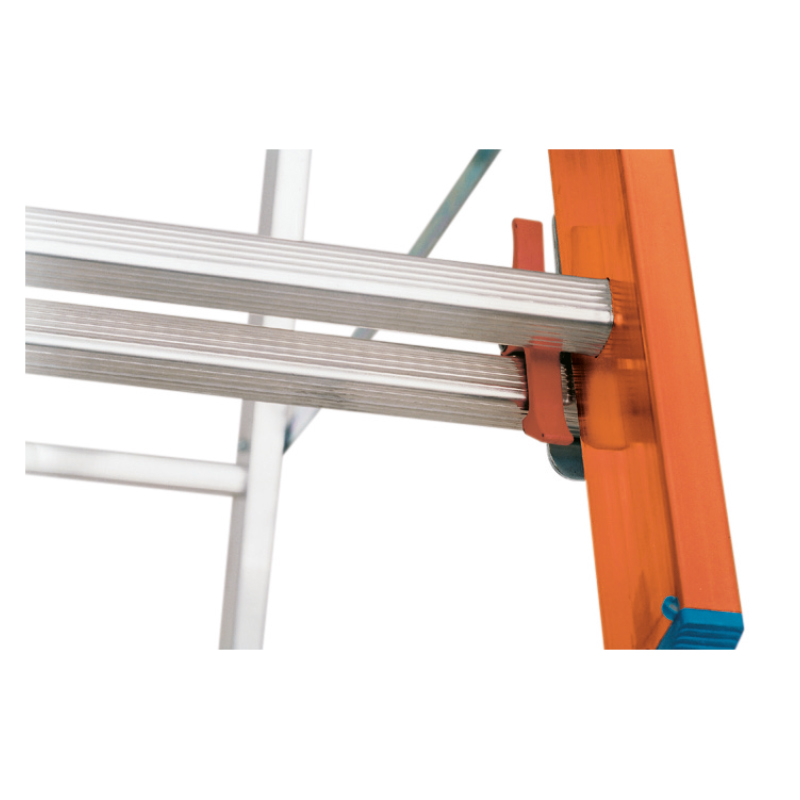

Dispositivo antisfilo accidentale
particolare_w4_4

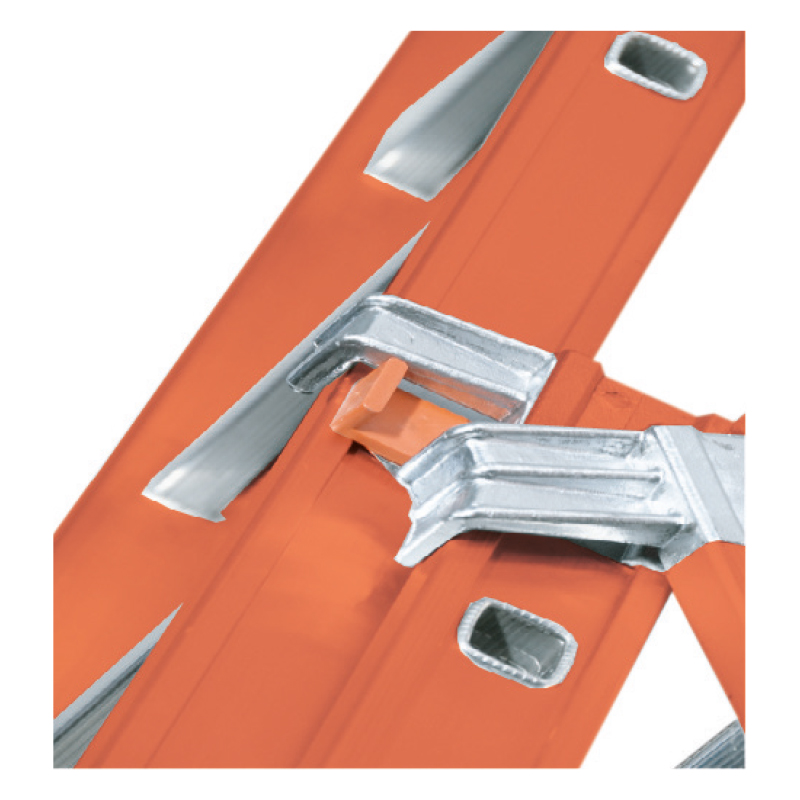

Limite massimo sovrapposizione ultimo tronco
particolare_w4_3
Dispositivo antichiusura-apertura accidentale

Descrizione:

Scala costruita con montanti in vetroresina e gradini pioli in alluminio.
Estremamente versatile consente di essere utilizzata:

  • In appoggio
  • A sfilo (inclinazione 75°)
  • A cavalletto (è vietato utilizzare il terzo tronco  per salirvi; quest’ultimo dovrà essere  utilizzato  esclusivamente come parapetto).

Tra le scale industriali è senza dubbio quella che riesce a soddisfare maggiormente le diverse esigenze di impiego che si possono presentare.

L’utilizzo della scala è idoneo dove la tensione è minore di 1000 V CA e 1500 V CC.

Caratteristiche:

  • Montanti rettangolari da mm 82x29
  • Larghezza massima mm 490
  • Gradini pioli con superficie antiscivolo   da mm 30x30 fissati al montante con sistema di espansione e risbordatura; ogni gradino ha  all’intermo del montante il rinforzo anti-dissesto
  • Alzata mm 300
  • Barra antiapertura-chiusura accidentale
  • Dispositivo antisfilo a partire dal 2° tronco
  • Dispositivo di limite max di sovrapposizione
  • Barra stabilizzatrice
  • Puntali antisdrucciolo alle estremità dei montanti
  • Terzo tronco dotato di rotelle di scorrimento (a partire da m. 3.00)
  • Portata Kg 150

CERTIFICATA DA:
POLITECNICO DELLO STATO DI MILANO

Disegno tecnico

Tabella:

CODICE A(m) B(m) C(m) D(m/kg) N. Gr. Kg M3
A37W43200 1,98 1,9 3,8 0,750-2,00 6x3 21 0,19
A37W43250 2,57 2,48 5,6 0,850-2,20 7x3 28 0,25
A37W43300 3,17 3,08 7,4 0,950-2,30 9x3 33,6 0,31
A37W43350 3,48 3,4 8,3 0,990-2,42 11x3 39 0,34
A37W43400 4,06 4 10,1 1,100-2,64 12x3 43 0,4
